Systemkomponenten - Optionen - Zubehör
OKTOMAT®

Bestandteile und Erweiterungen des OKTOMAT® Entleersystems

Grundgestelle

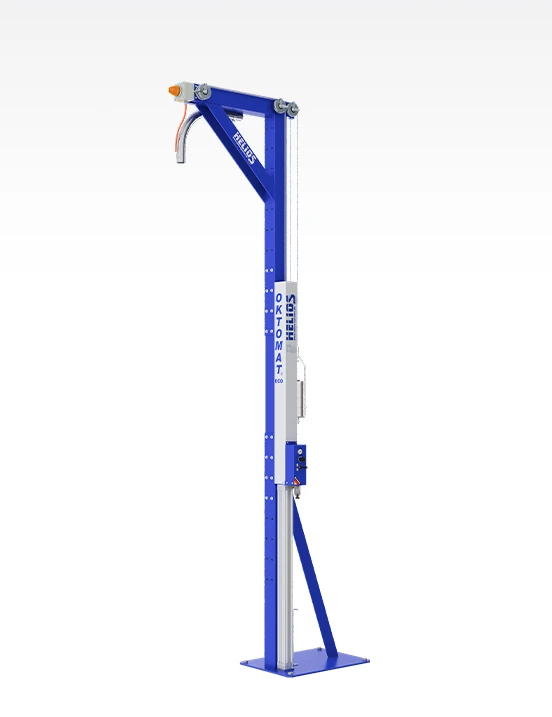

Säulen-Ausführung

OKTOMAT® ECO

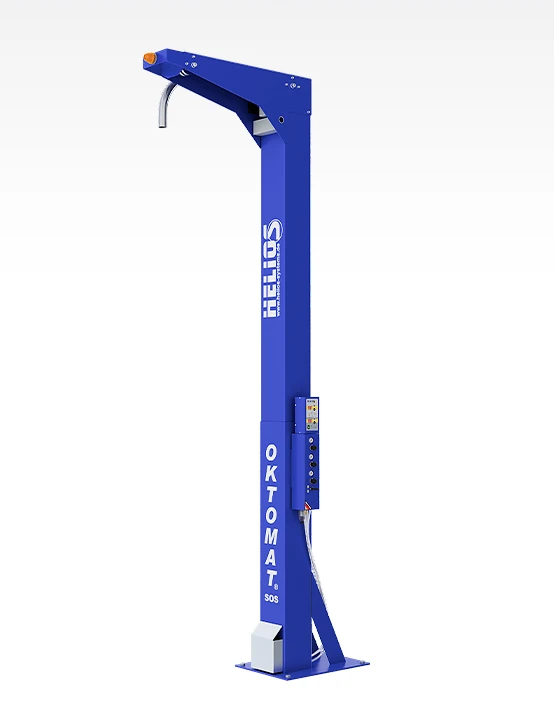

Säulen-Ausführung

OKTOMAT® SOS

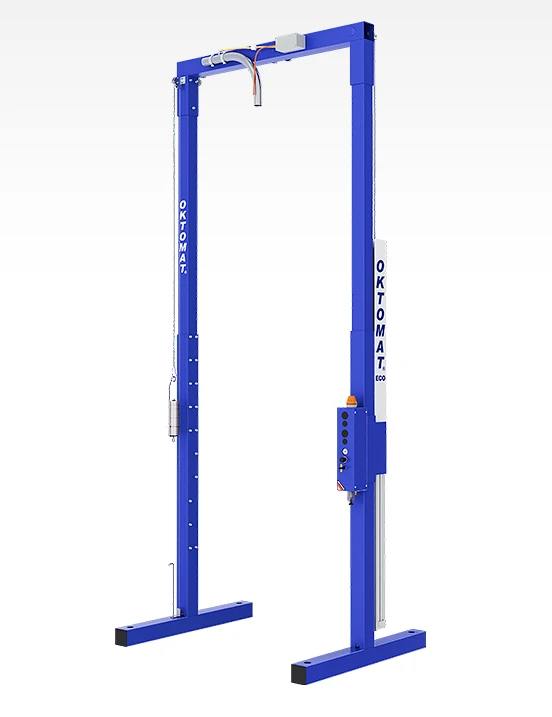

Portal-Ausführung

OKTOMAT® ECO Classic

OKTOMAT® SOS Classic

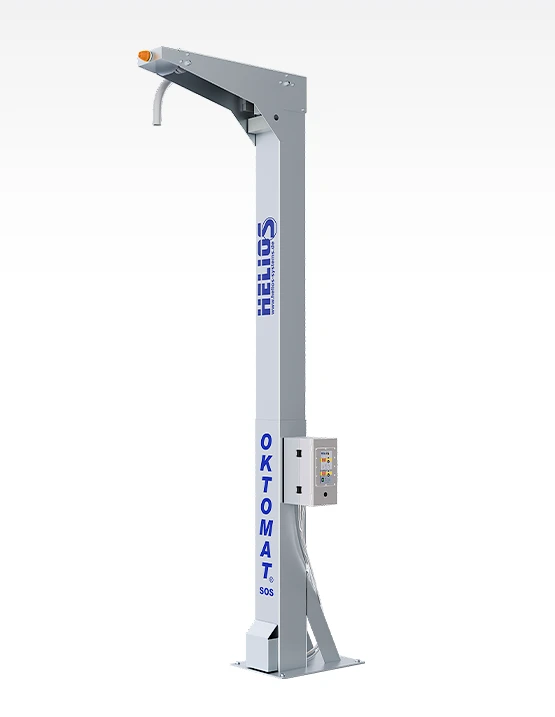

Säulen-Ausführung INOX

OKTOMAT® SOS INOX

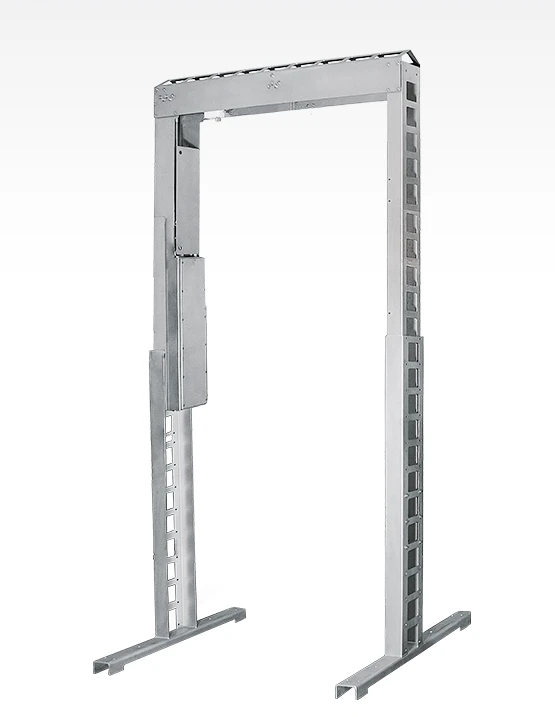

Portal-Ausführung INOX

OKTOMAT® SOS Classic INOX

Vibrations-Saugköpfe

Vibrations Saugkopf Typ S für Oktomat® Big Bag und Oktabin EntleerstationenVibrations Saugkopf Typ SM für Oktomat® Big Bag und Oktabin EntleerstationenVibrations Saugkopf Typ XL für Oktomat® Big Bag und Oktabin EntleerstationenVibrations Saugkopf Typ S-80 C für Oktomat® Big Bag und Oktabin EntleerstationenVibrations Saugkopf Typ XL-80 C für Oktomat® Big Bag und Oktabin EntleerstationenVibrations Saugkopf Typ SM-AK C für Oktomat® Big Bag und Oktabin Entleerstationen
TypSSMXLS-80 CXL-80 CSM-AK C
Ø Förderleitung38/45/50 mm38/45/50/60/65/80 mm38/45/50/60/65/80 mm38/50/65/80 mm38/50/65/80 mm38/50/65/80 mm
Ø Durchmesser295 mm295 mm495 mm250 mm450 mm250 mm
Werkstoff1.43011.43011.43011.4404/1.4571 AISI 316L/ 316TI1.4404/1.4571 AISI 316L/ 316TI1.4404/1.4571 AISI 316L/ 316TI
Vibrator elektrisch 230V
Vibrator elektrisch 110V
Vibrator pneumatisch
Fluidisierung
ATEX
Ansaugkorb
Ritzen-/Totraum-Frei

serienmäßig

optional

nicht verfügbar

Gebindestraffer

Gebindestraffer Typ FB-S für Oktomat® Big Bag und Oktabin EntleerstationenGebindestraffer Typ FB-M für Oktomat® Big Bag und Oktabin EntleerstationenGebindestraffer Typ FB-L für Oktomat® Big Bag und Oktabin EntleerstationenGebindestraffer Typ F-L für Oktomat® Big Bag und Oktabin EntleerstationenGebindestraffer Typ B-S für Oktomat® Big Bag und Oktabin EntleerstationenGebindestraffer Typ B-L für Oktomat® Big Bag und Oktabin Entleerstationen
TypFBB 260FBB 400FBB 600F-Segment 600BB 160BB 500
VerwendungFolien+BigBag-StrafferFolien-/ BigBag-StrafferFolien-/ BigBag-StrafferFolien-StrafferBigBag-StrafferBigBag-Straffer
Durchmesser260 mm400 mm600 mm600 mm160 mm500 mm
BefestigungSpanngurt + KarabinerSpanngurt + KarabinerSpanngurt + KarabinerKlemmbackenKarabinerKarabiner
ATEX

optional

nicht verfügbar

Zusatz-Funktionen

Fluidisierung

Zur Auflockerung von verdichtetem Schüttgut kann Druckluft zur Fluidisierung des abzusaugenden Materials eingeblasen werden.

  • nur bei Saugkopf SM und XL möglich
  • separate Steuerung mit zwei unabhängigen Druckluftkreisen

OKTOMAT® SOS  OKTOMAT® SOS Classic

Leersaugfunktion

Um die Rohrleitung nach jedem Fördervorgang leersaugen zu können, (z.B. bei langen Steigleitungen) wird der Saugkopf bei Anliegen eines Signals von einer Fördersteuerung über das Schüttgutniveau im Gebinde angehoben und die Leitung leergesaugt.

OKTOMAT® SOS  OKTOMAT® SOS Classic

Oszillier-System für Saugkopf

Der Saugkopf taucht vibrierend ins Material ein, wird zeitgesteuert wieder hochgezogen (der entstandene Krater im Material füllt sich) wird wieder auf die Oberfläche aufgesetzt und die Prozedur beginnt wieder von vorne. Die Frequenz, der Hub, die Hubkraft, die Folge von kurzen oder langen Hüben ist individuell einstellbar.

OKTOMAT® SOS  OKTOMAT® SOS Classic

Oszillier-System für Gebindestraffer

Bei sehr stark brückenbildenden Materialien kann während der Absaugung ein nicht nachrutschender Kraterrand entstehen. Durch wiederholtes Senken und erneutes Anheben des Folien-/Gebindestraffers während der Entleerung wird die Kraterwand eingedrückt und das gelöste Material fließt zur Absaugstelle hin nach.

OKTOMAT® SOS  OKTOMAT® SOS Classic

Aufstellung

Erhöhungssockel für Säulenausführung

Sockel für die einfache Erhöhung des OKTOMAT® um 300 mm. Montage zwischen Fuß und Hallenboden.

  • Höhe = 300 mm
  • Gewicht 64 kg

OKTOMAT® ECO OKTOMAT® SOS

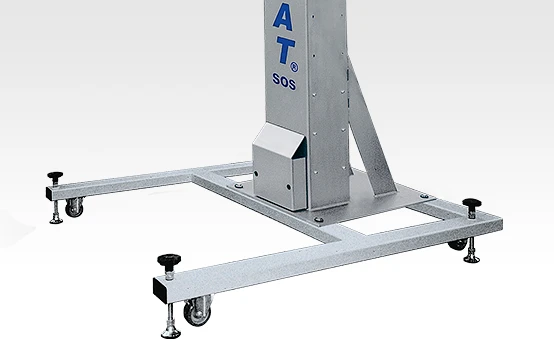

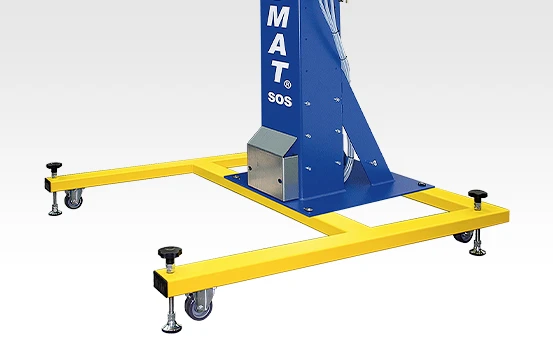

Fahrgestell für Säulenausführung

Fahrgestell mit 4 Rollen inkl. Feststellbolzen.
Für Dauerbetrieb geeignet.

Optional in Edelstahl-Ausführung für OKTOMAT® SOS INOX erhältlich.

OKTOMAT® ECO OKTOMAT® SOS

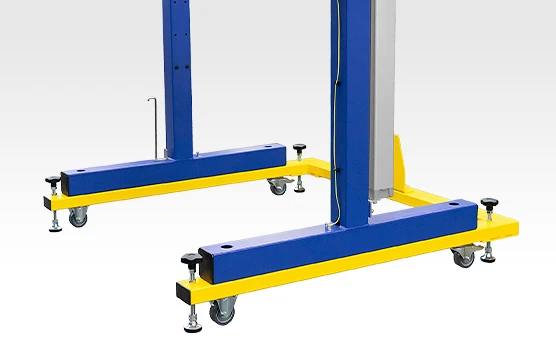

Fahrgestell für Portalausführung

Fahrgestell mit 4 Rollen inkl. Feststellbolzen.
Für Dauerbetrieb geeignet.

OKTOMAT® ECO Classic

OKTOMAT® SOS Classic

Zubehör

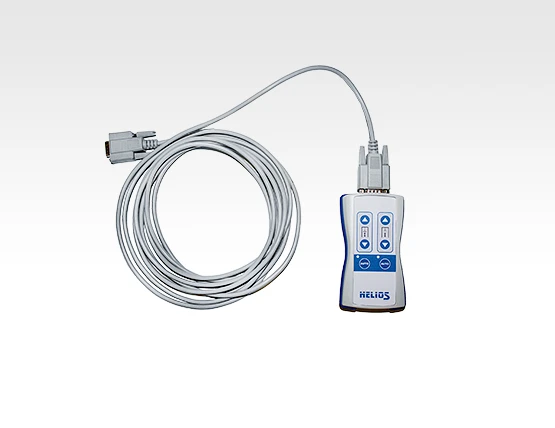

Fernbedienung

Heben und Senken von Saugkopf und Folien-/Gebindestraffer, Automatikbetrieb.

  • 5 m Kabel

OKTOMAT® SOS

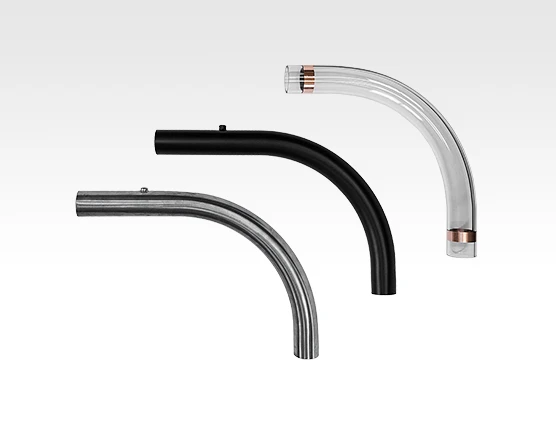

Rohrbögen

DN38, DN45 und DN50 (Außendurchmesser)

  • Standard Rohrbogen
    Werkstoff Edelstahl 1.430
  • Edelstahlrohrbogen (gehärtet) verschleißfest
  • Rohrbogen aus Borosilikatglas hochverschleißfest

alle OKTOMAT®-Typen

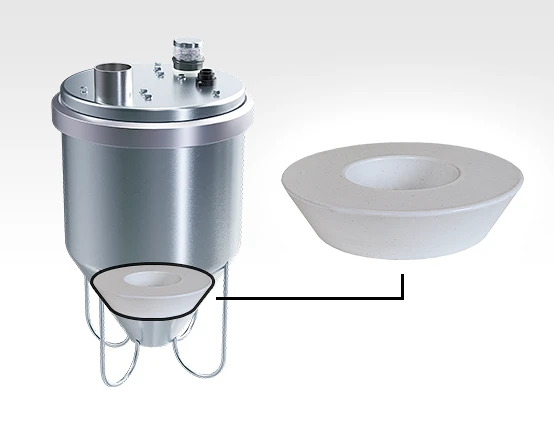

Zusatzgewicht

Das Zusatzgewicht erhöht das Auflagegewicht des Saugkopfes auf das Schüttgut und verbessert dadurch das Eindringen.

  • nur bei Saugkopf S38 / S45 / S50 möglich
  • + 4 kg Auflagegewicht

Kragarm

Soll unmittelbar an der Entleerstelle in ein anderes Gebinde umgefüllt werden, so kann bei Verwendung eines Kragarms ein Fördergerät mit Ablass installiert werden. Unterschiedliche Befestigungsmöglichkeiten für das Fördergerät stehen zur Auswahl.

alle OKTOMAT®-Typen

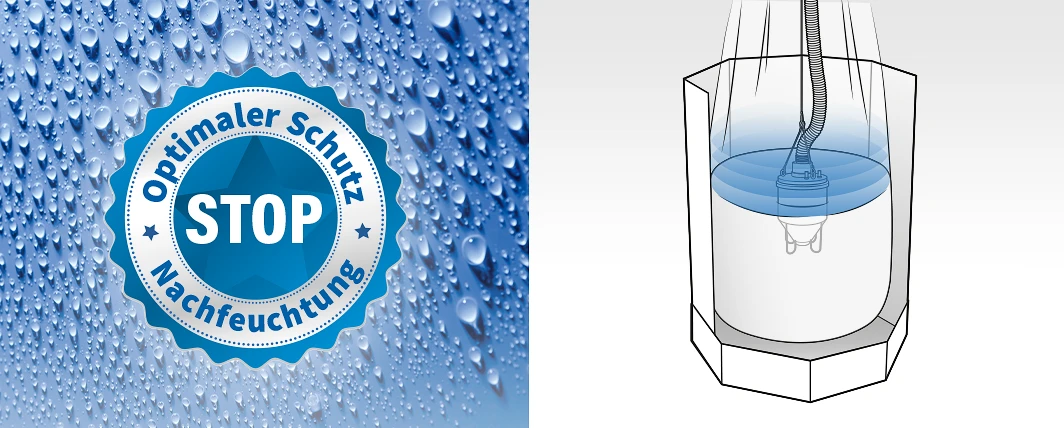

Trockenluftbeschleierung

Produktionspausen bei offenen Gebinden sind ein Qualitätsrisiko für das Schüttgut: Es droht, nach­zufeuchten. Trockenluft­beschleierung be­hindert die Feuchtigkeitsauf­­nahme aus der Umgebungsluft. Über den Saugkopf wird Trockenluft in das Gebinde eingebracht und die feuchte Umgebungsluft verdrängt.

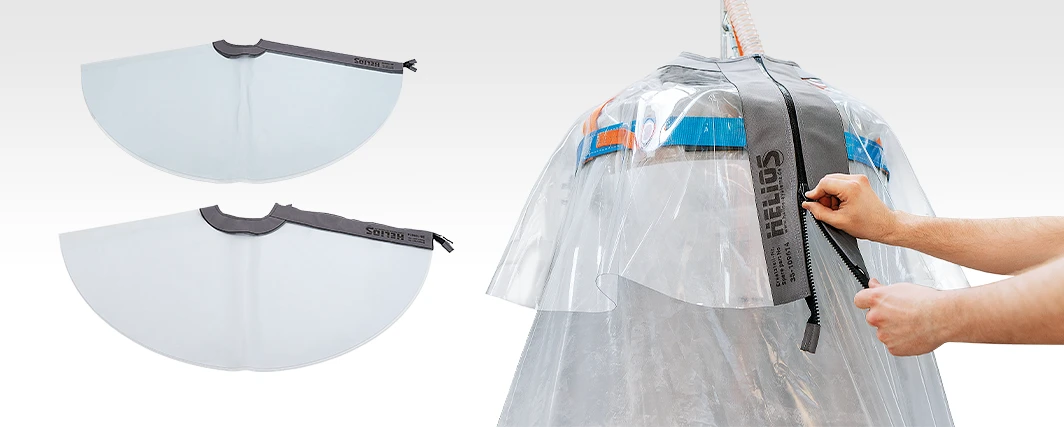

Abdeckschürze

Ø 1200 mm / Ø 1600 mm

Schutzabdeckung für Gebinde + Folien-/Gebindestraffer
PVC, transparent mit Reißverschluss.

für alle OKTOMAT®-Typen

Nicht für ATEX-Anwendungen geeignet!

Systeme

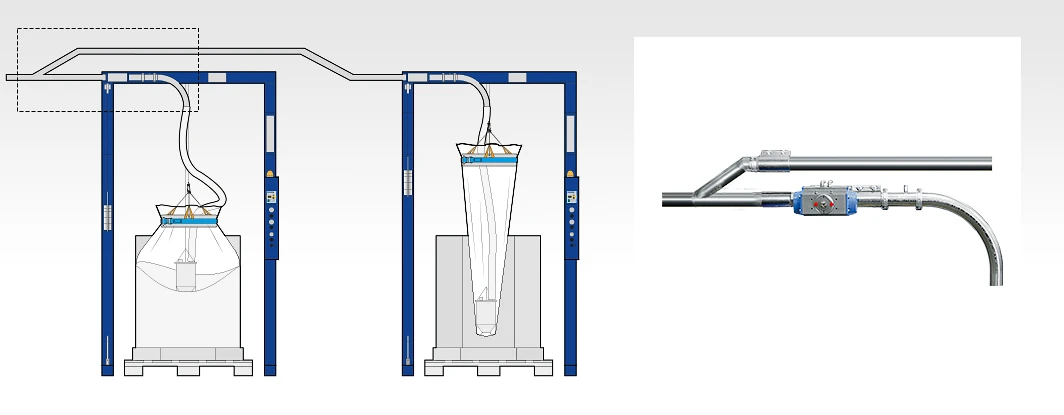

Doppelstation

Sobald ein Leermeldesignal von der Steuerung anliegt, wird über pneumatische Kugelhähne auf das nächste volle Gebinde weitergeschaltet.

  • Beliebige Anzahl von OKTOMAT®-Stationen kombinierbar
  • Ideal für mannlose Schichten

für alle OKTOMAT®-Typen geeignet

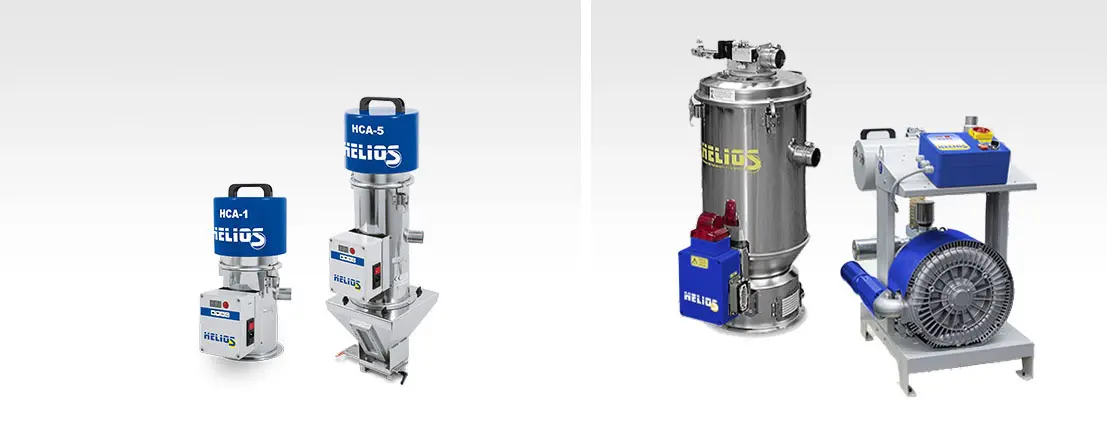

Vakuum-Saugfördertechnik - HELIO®Vac

Passende Fördertechnik für das OKTOMAT® Entleersystem.

Vakuum-Fördertechnik

Sondergrößen

Verlängerung ECO

Durch ein verlängertes Mittelteil kann eine Aufbauhöhe von 3500 bis 3900 mm (4 x 100 mm Schritte) erreicht werden. Seil- und Kabellängen müssen angepasst werden.

OKTOMAT® ECO

Verlängerung Classic

Verlängerung 600 mm für maximale Aufbauhöhe von 4270 mm.

OKTOMAT® ECO Classic

OKTOMAT® SOS Classic

Verbreiterung Classic

Verbreiterung 300 mmm für maximale Aufbaubreite von 1820 mm.

Für besonders breite Gebinde, max. Gebindebreite 1500 mm.

OKTOMAT® ECO Classic

OKTOMAT® SOS Classic

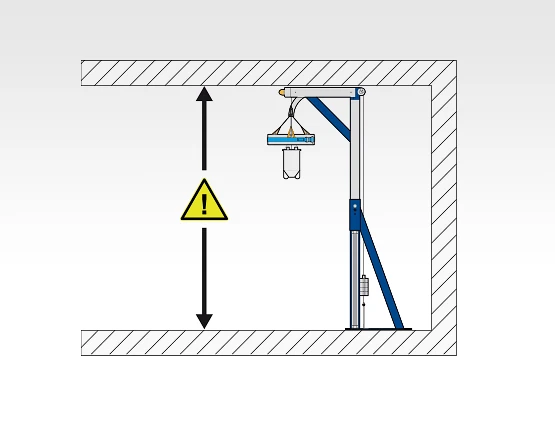

kundenspezifische Sonderhöhe

Sonderbauform für wenig Raumhöhe und niedrige Gebinde. 2500 bis 3000 mm (4 x 125 mm Schritte).

OKTOMAT® ECO

Steuerungen

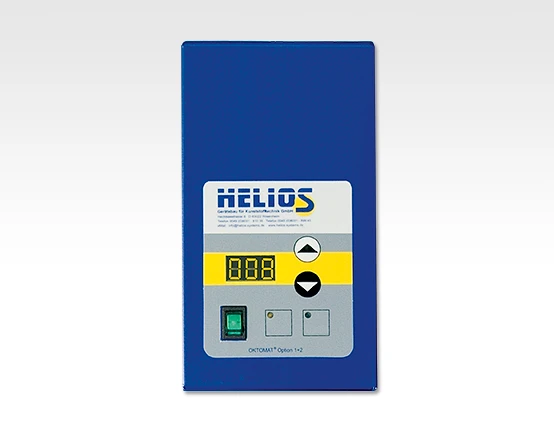

ECO Steuerung

  • einstellbare Restentleerzeit
  • Leermeldung mit potentialfreiem Kontakt
  • automatische Weiterschaltung bei Doppelstation

OKTOMAT® ECO

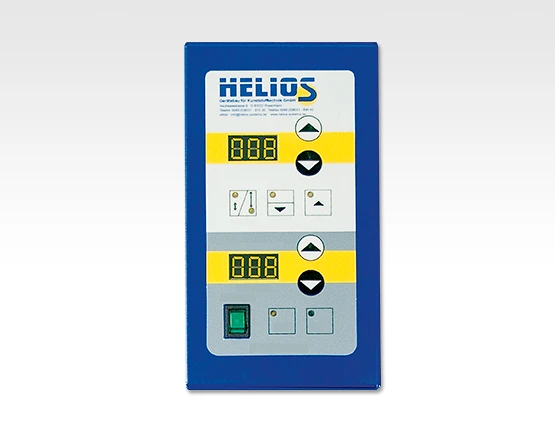

SOS Steuerung

  • einstellbare Restentleerzeit
  • Leermeldung mit potentialfreiem Kontakt
  • automatische Weiterschaltung bei Doppelstation
  • Oszilliersystem für Saugkopf und Folien/Gebindestraffer
  • Automatikbetrieb / Handbetrieb

OKTOMAT® SOS

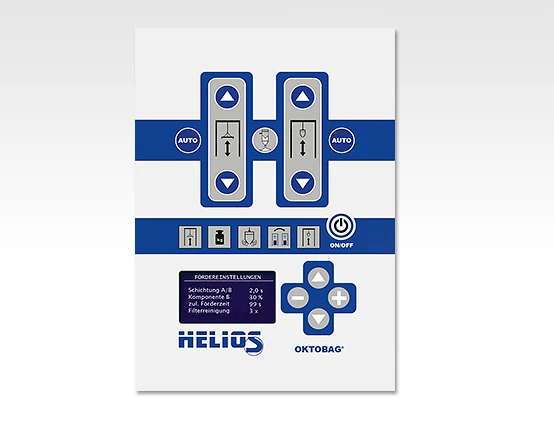

OKTOBAG Steuerung

  • 8 Funktionstasten
  • Grafik-Display mit intuitiver Bedienerführung
  • Anzeige aller Betriebszustände
  • Tasten für Automatikbetrieb
  • Taste für Fördergerät EIN/AUS

OKTOMAT® SOS INOX

OKTOMAT® SOS Classic INOX
